Фурнитура для раздвижных дверей

Раздвижные системы ORMAN с ручным управлением для цельностеклянных интерьерных беспороговых дверей массой 80–100–120 кг., и душевых перегородок.

Раздвижная система OR-120

Раздвижная система OR-120 для цельностеклянных дверей массой до 120 кг., отличается возможностью установки двери на стену, в проём и в проём с боковыми стеклянными панелями.

↔

Реализация верхнего подвеса в раздвижной системе OR-120

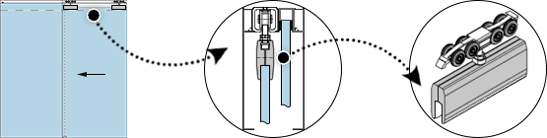

Схема: конструкция, верхний подвес, каретка в раздвижной системе OR-120

Раздвижной механизм – каретка OR-120L.0 с 4 роликами и подвесным скрытым зажимным креплением 150 × 55 мм. для установки на стекло, скользящая по алюминиевому треку с анодированной крышкой высотой 105 мм.

Технические характеристики раздвижной системы OR-120
Характеристика	Значение
Габариты трека (В × Ш)	без крышки – 32,6 × 32 мм. + крышка с 1 стороны – 106 × 46 мм. + крышки с 2 сторон – 106 × 56 мм. + верхний профиль + 2 крышки – 106 × 76 мм.
Монтаж	Стена, дверной проём
Толщина стекла	10 – 12 мм.
Макс. размер двери (В × Ш) ^{10 мм.}	2200 × 1450 мм ≈ 80 кг.
Макс. размер двери (В × Ш) ^{12 мм.}	2500 × 1600 мм. ≈ 120 кг.
Количество створок	1 – 2
Количество кареток – подготовка стекла	2 каретки на 1 створку массой до 80 кг. – вырезы в стекле не требуются
	2 каретки на 1 створку массой более 80 кг. – требуется установка оси, через отвестие в стекле ∅ 10 мм.*
	3 каретки на 1 створку массой более 80 кг. – вырезы в стекле не требуются

* Схему подготовки стекла см. в разделе «Скачать тех. каталог» ниже.

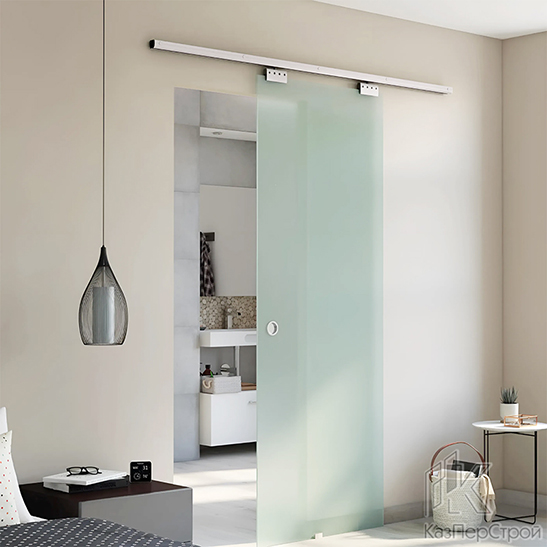

Цельностеклянная дверь с раздвижной системой OR-120


Похожая раздвижная система	→		Dormakaba MUTO

Раздвижная фурнитура OR-120

Комплект кареток OR-120L.0

Посмотреть цену

Трек алюминиевый OR-120T для раздвижной системы

Направляющий трек OR-120T

Посмотреть цену

Декоративная крышка трека KPS-120A 2,8 метров

Крышка трека OR-120A

Посмотреть цену

Профиль верхний OR-120Z

Посмотреть цену

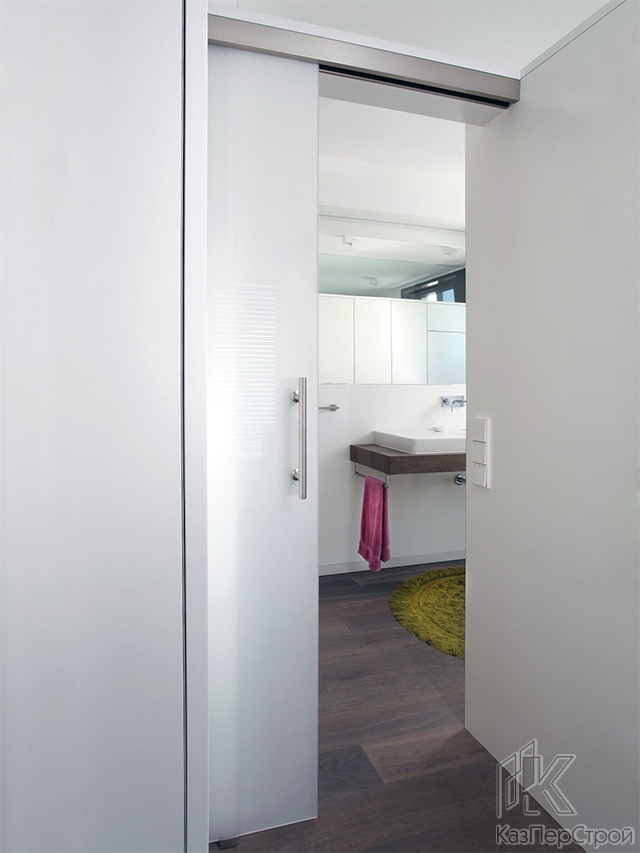

Примеры дверей с раздвижной системой OR-120

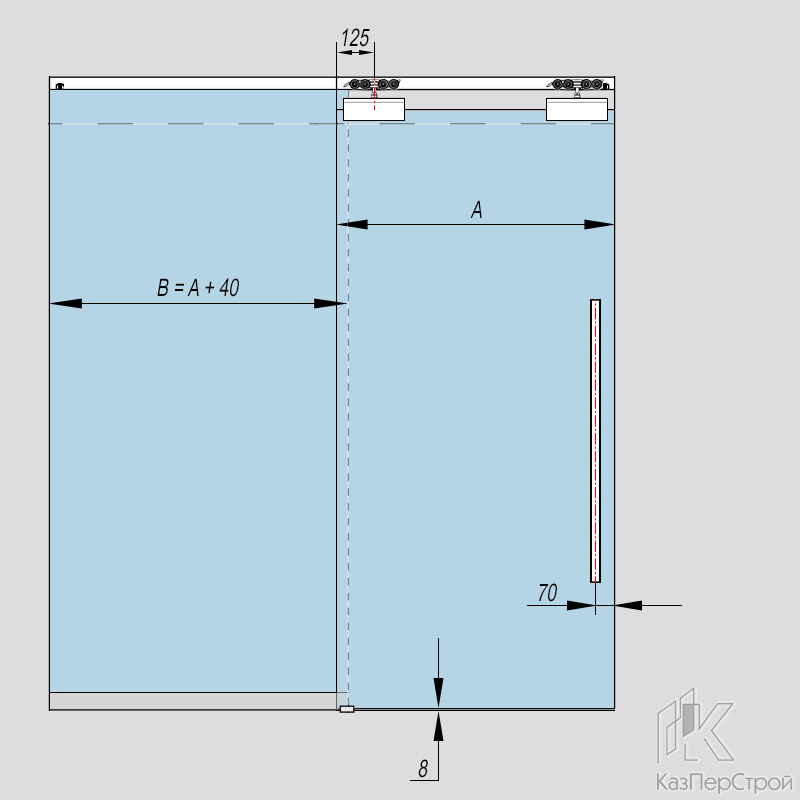

Схема установки фурнитуры OR-120 с техническими зазорами

Скачать тех. каталог

Тех. каталог «Раздвижная система OR-120»

Скачать монтажную инструкцию

Инструкция по монтажу раздвижной системы OR-120

Раздвижная система OR-60

Раздвижная система OR-60 для монтажа безрамной откатной стеклянной двери на стену над дверным проёмом, отличается минималистичным дизайном, видимым креплением на стекло и небольшим количеством комплектующих.

←

Реализация верхнего подвеса в раздвижной системе OR-60

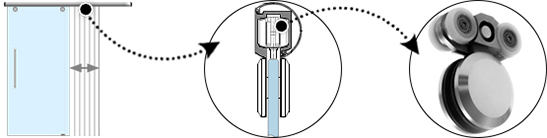

Схема: конструкция, верхний подвес, каретка в раздвижной системе OR-60

Раздвижной механизм – каретка OR-60.0 с 2 роликами и подвесным открытым креплением ø 59 мм. для установки на стекло, скользящая по алюминиевому треку с анодированной крышкой высотой 58 мм.

Технические характеристики раздвижной системы OR-60
Характеристика	Значение
Габариты трека (В × Ш)	Без крышки 50 × 38 мм. С крышкой 58 × 48 мм.
Монтаж	Стена
Толщина стекла	8 – 10 мм.
Макс. размер двери (В × Ш)	2500 × 900 мм. ≈ 80 кг. (макс. масса двери)
Количество створок	1
Количество кареток – подготовка стекла	2 каретки на 1 створку массой до 80 кг. – требуются вырезы в стекле ∅ 24 мм.*

* Схему подготовки стекла см. в разделе «Скачать тех. каталог» ниже.

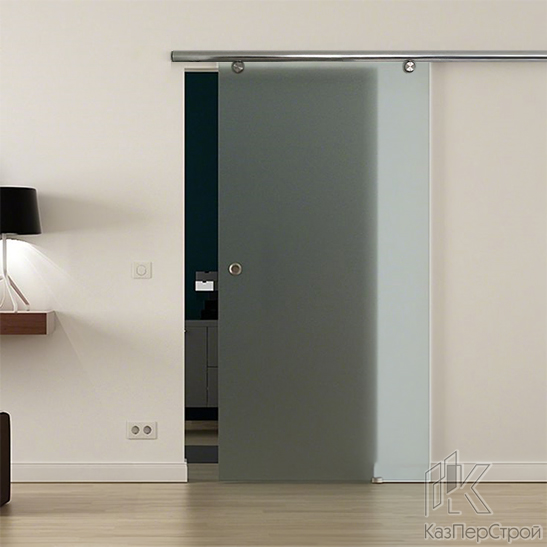

Цельностеклянная дверь с раздвижной системой OR-60

Раздвижная фурнитура OR-60

Комплект фурнитуры OR-Slide-60

Посмотреть цену

Направляющая OR-60.25 с полукруглой крышкой для раздвижных стеклянных дверей

Трек OR-60.25 с крышкой

Посмотреть цену

Комплект кареток для раздвижной системы OR-60

Каретки OR-60-0

Посмотреть цену

Заглушка трека OR-60.02

Посмотреть цену

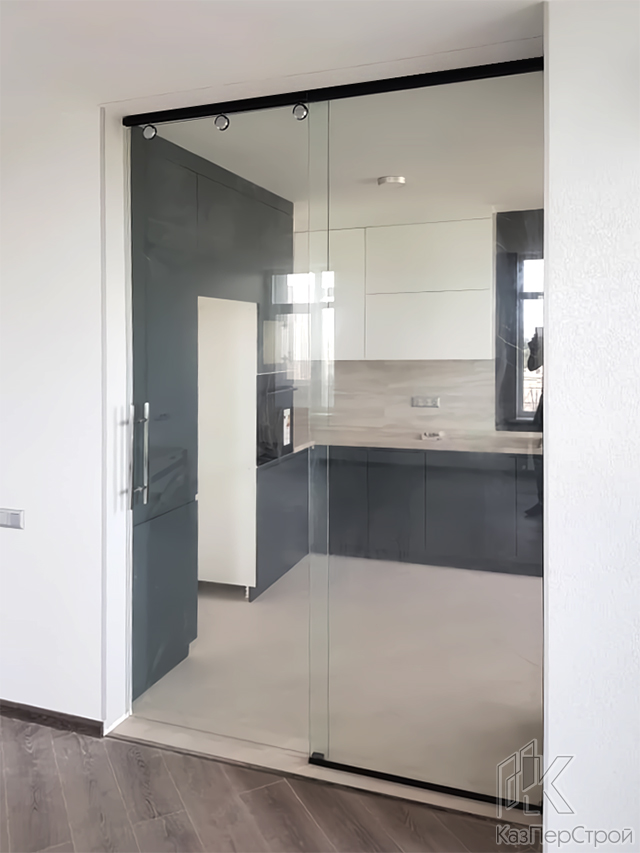

Примеры дверей с раздвижной системой OR-Slide-60

Стеклянная раздвижная дверь: система Orman Slide

Стеклянная дверь с раздвижной системой Orman Slide каретки с круглыми креплениями на стекло 60 мм

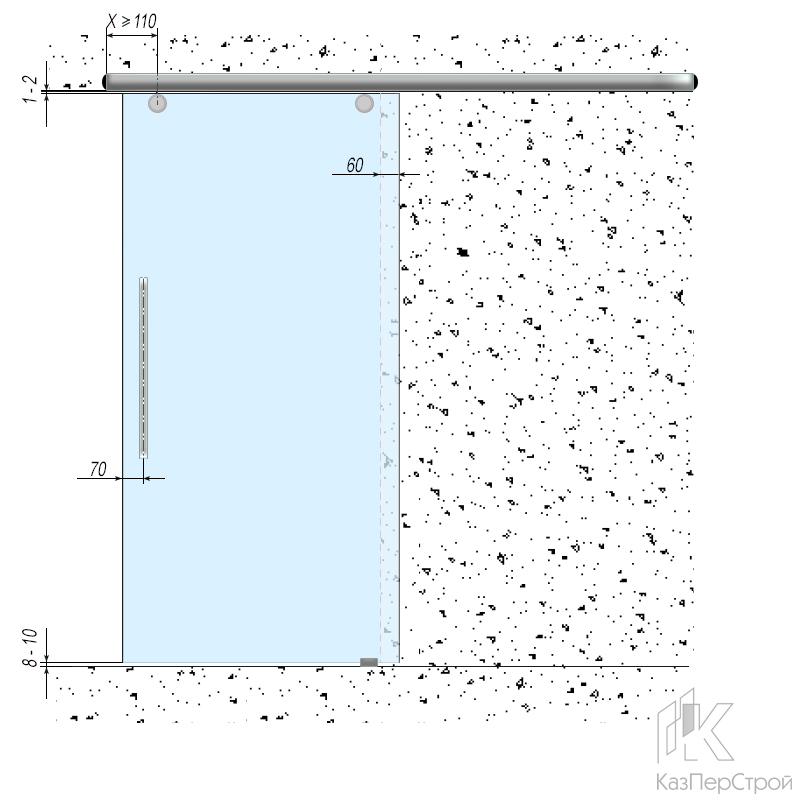

Схема установки фурнитуры OR-60 с техническими зазорами

Скачать тех. каталог

Тех. каталог «Раздвижная система OR-60»

Раздвижная система OR-2010

Открытая раздвижная система OR-2010 для монтажа цельностеклянной двери на стену и на стекло. Отличается фурнитурой в стиле хай-тек с изящными формами и возможностью использования во влажных помещениях, для душевых перегородок с раздвижной дверью.

←

Реализация верхнего подвеса в раздвижной системе OR-2010

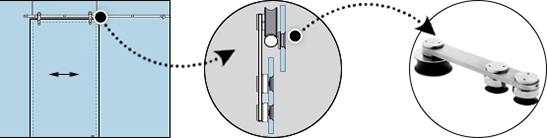

Схема: конструкция, верхний подвес, каретка в раздвижной системе OR-2010

Раздвижной механизм – каретка OR-2010.0 с 1 роликом ∅ 55 мм. и 2 точечными креплениями для установки на стекло, скользящая по стальному треку ∅ 25 мм.

Технические характеристики раздвижной системы OR-2010
Характеристика	Значение
Габариты трека (В × Ш)	∅ 25 мм.
Монтаж	Стена, стекло
Толщина стекла	10 – 12 мм.
Макс. размер двери (В × Ш)	2500 × 900 мм. ≈ 100 кг. (макс. масса двери)
Количество створок	1 – 2
Количество кареток – подготовка стекла	2 каретки на 1 створку массой до 100 кг. – требуются вырезы в стекле ∅ 26 мм. с зенкованием*

* Схему подготовки стекла см. в разделе «Скачать тех. каталог» ниже.

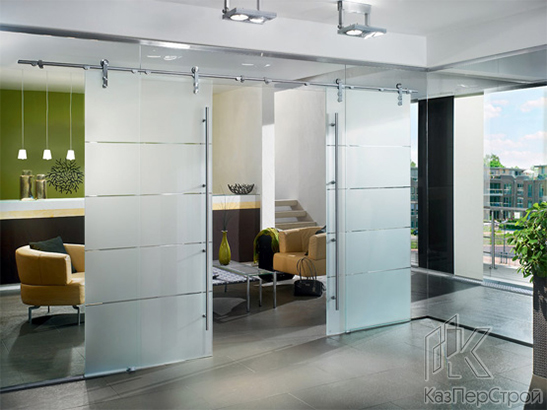

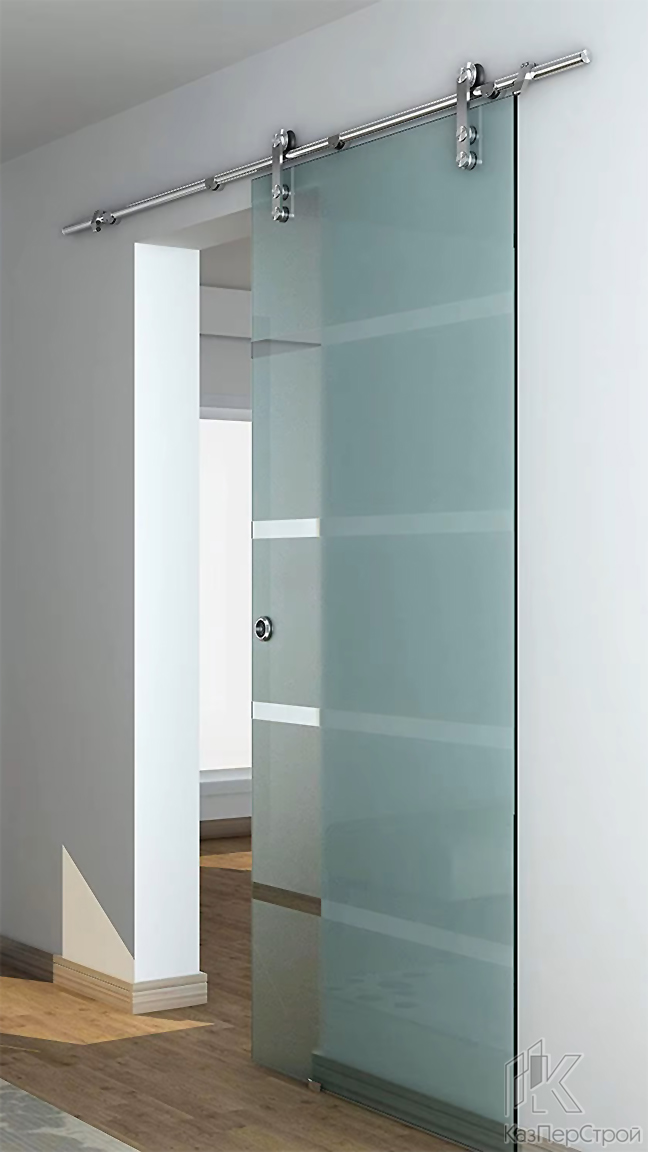

Цельностеклянная дверь с раздвижной системой OR-2010

Раздвижная фурнитура OR-2010

Каретка OR-2010.0

Посмотреть цену

Труба штанга ∅ 25 мм.

Посмотреть цену

Держатель OR-2010.1 на стекло

Посмотреть цену

Стопор каретки OR-2010.3

Посмотреть цену

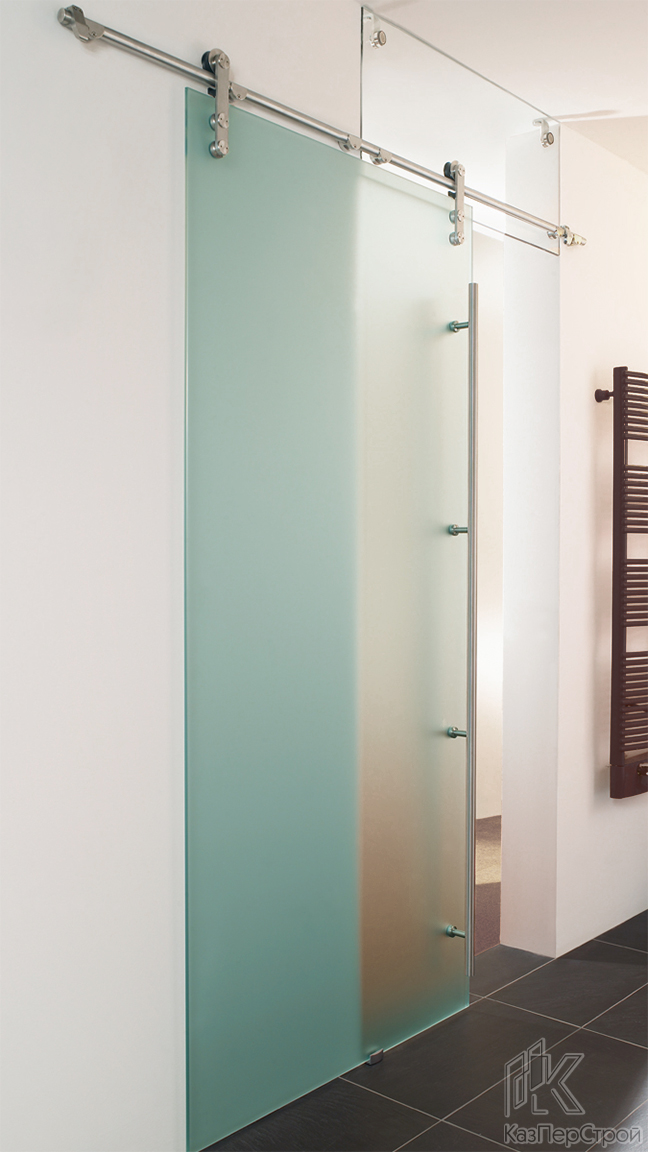

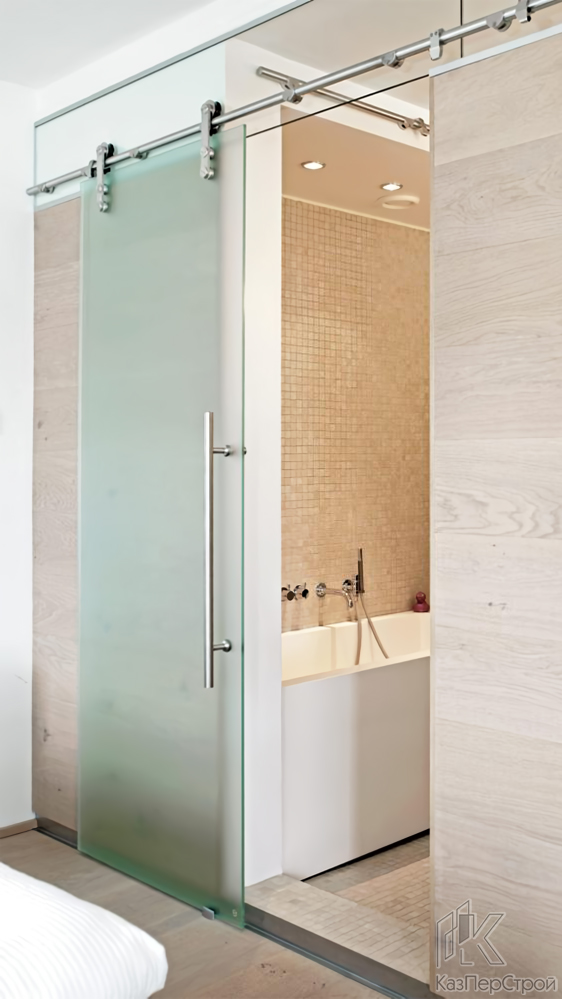

Примеры дверей с раздвижной системой OR-2010

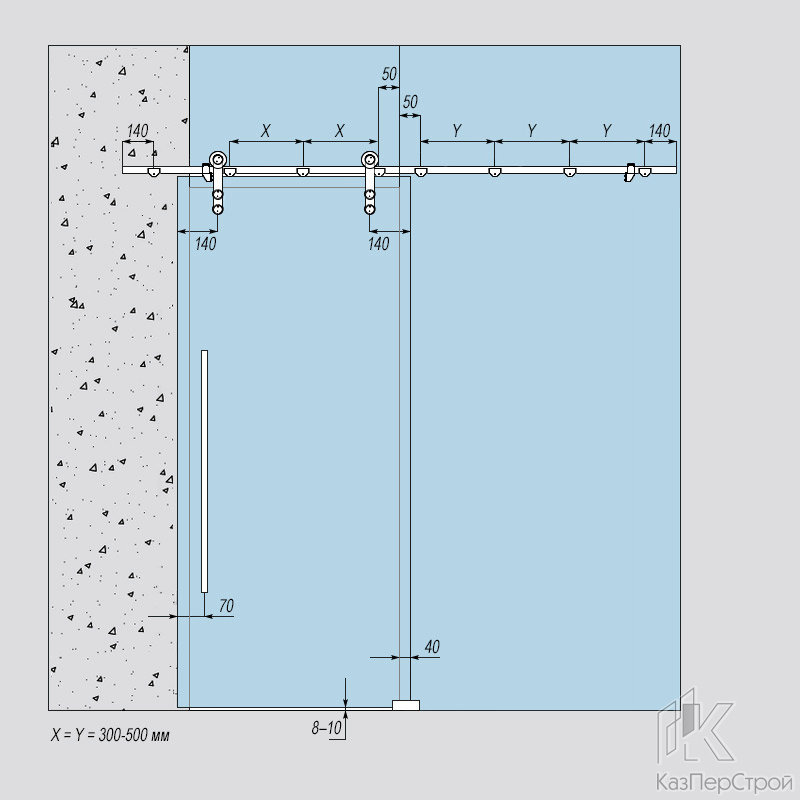

Схема установки фурнитуры OR-2010 с техническими зазорами

Скачать тех. каталог

Тех. каталог «Раздвижная система OR-2010»

Сравнение OR-120 / OR-60 / OR-2010

Сравнение технических характеристик раздвижных систем OR-120 / OR-60 / OR-2010
Характеристика	OR-120	OR-60	OR-2010
Габариты трека В × Ш, мм.	без крышки – 32,6 × 32 +крышка с 1 стороны – 106 × 46 +крышки с 2 сторон – 106 × 56 +верхний профиль+крышки с 2 сторон – 106 × 76	Без крышки 50 × 38 С крышкой 58 × 48	∅ 25 (круглый трек)
Монтаж	Стена, дверной проём	Стена	Стена, стекло
Толщина стекла, мм.	10 – 12	8 – 10	10 – 12
Макс. размер двери В × Ш, мм. ^{(толщина стекла)}	• 2200 × 1450 ^{(10 мм.)} • 2500 × 1600 ^{(12 мм.)}	2500 × 900	2500 × 900
Макс. масса, кг.	• ≈ 80 • ≈ 120	80	100
Количество створок	1 – 2	1	1 – 2
Количество кареток на 1 створку и подготовка стекла	• более 80 кг — 2 каретки • вырез ∅10 мм.	• до 80 кг — 2 каретки • вырез ∅24 мм.	• до 100 кг. — 2 каретки • вырезы ∅26 мм с зенкованием
Без подготовки стекла*	• до 80 кг — 2 каретки • более 80 кг — 3 каретки	Нет	Нет
Боковые стеклянные панели	Да	Да	Да
Верхняя стеклянная фрамуга	Нет	Нет	Да
Профиль для боковых панелей и фрамуги	зажимной профиль AYPC.115.0001

* Подготовка стекла не требуется для установки каретки OR-120, но требуется для установки дверной ручки.

Другие раздвижные системы

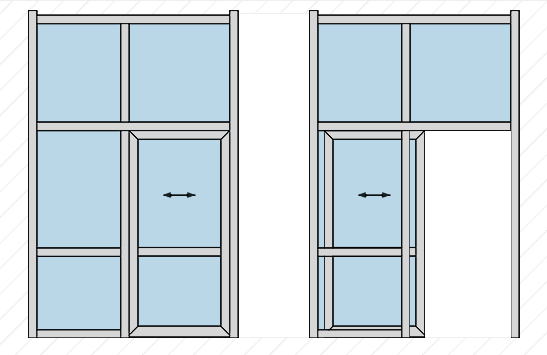

Раздвижная система Alutech ALT-111

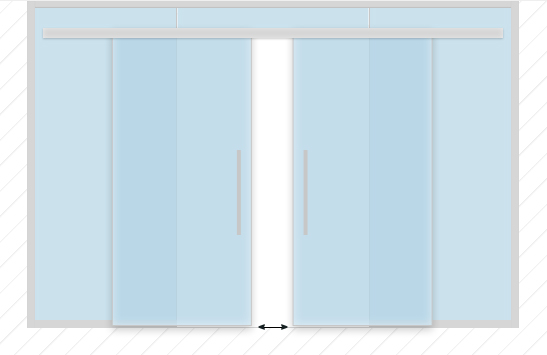

Раздвижная система MUTO Comfort

премиум-класс

На этой странице можно ознакомится с раздвижными системами ORMAN: принципом работы, фурнитурой, техническими характеристиками и каталогами, фото дверей с раздвижной фурнитурой и схемами монтажа. С ценами на раздвижную фурнитуру можно ознакомится по ссылке «Посмотреть цену», в нашем интернет-магазине.

Наша компания предлагает раздвижные системы для стеклянных межкомнатных дверей массой 80–100–120 кг.
Основные компоненты фурнитуры для раздвижных дверей: роликовая каретка и литой трек–направляющая.
В нашем магазине вы можете заказать и купить все комплектующие для раздвижной системы: механические ограничители (стопоры), декоративные крышки и заглушки для трека, каретки под зенковку и без зенковки, нижние направляющие, торцевые крепления.
Вы можете не только сделать заказ онлайн с доставкой по всему Казахстану или купить фурнитуру с самовывозом из магазина в Алматы, но и получить подробную консультацию специалиста по монтажу.

↔
