Трансформируемые перегородки
Полуавтоматические перегородки трансформируют пространство в считанные минуты: одно помещение разделяется на несколько переговорных комнат; танцевальная зона отделяется от обеденной; одна аудитория превращается в несколько классных комнат, и наоборот.
Конструкция трансформируемых перегородок:
- Панели из ЛДСП, МДФ или шпона, связанные между собой петлями и магнитными фиксирующими элементами;

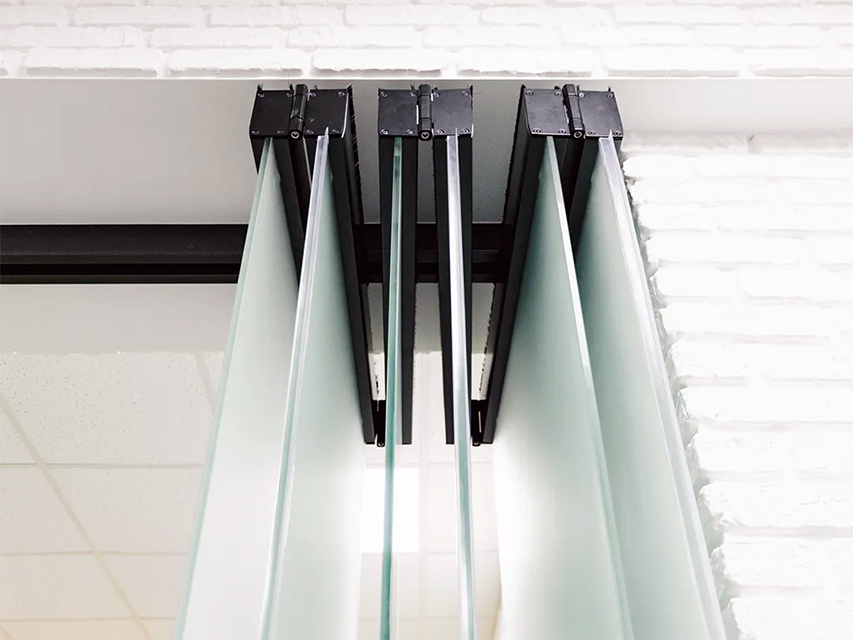

- Конструкция подвешивается к потолочному треку, на роликовых подвесах, и, в случае напольно-потолочной конструкции, устанавливается в напольную направляющую.
- По периметру, панели обрамлены алюминиевым профилем и силиконовыми уплотнителями, внутри заполнены звукоизоляционными материалами.
- Потолочная / напольная (опция) направляющая.

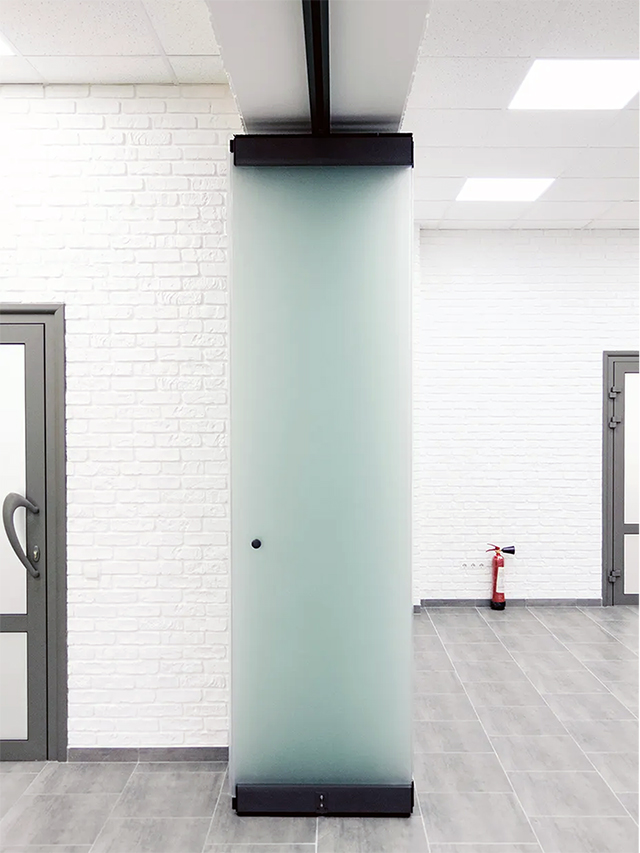

- Парковка: место, где панели перегородки находятся с сложенном состоянии.
Трансформируемые перегородки WINAB Norma
Перегородка складывается «гармошкой», в сложенном состоянии находится на парковке, которая занимает ≈ 1 кв. м. пространства;
Панели перегородки толщиной 83 мм. из ЛДСП, между которыми находятся звукоизолирующие материалы;
Потолочная направляющая белого цвета, обрамляющий профиль – анодированный металлик;
Звукоизоляция 40 Дб;
Панели снабжена фиксацией в пол и потолок через 1 секцию;
Фиксация панелей в прямую линию происходит за счет магнитных защелок. Открывание панелей происходит с помощью легкого нажатия рукой на петлевое соединение, от центра к стенам или от стены до стены;
Последний сегмент выполняет функцию двери. Возможна установка двустворчатой распашной двери в центре конструкции.
Дверь снабжена замком, ручкой и фиксацией в пол и потолок.
| Характеристики WINAB Norma | |||||
|---|---|---|---|---|---|
| Звукоизоляция, дБ | Толщина, мм | Вес, кг / м2 | Ширина панели, мм | Высота панели, мм | Отделка |
| 40 | 83 | 20 |
|
|
|
| 43 | 29 | ||||
| 47 | 33 | ||||
Виды парковки
Компактная парковка K1
Парковка K1.
Панели размещаются в плоскости направляющей.
Каждый сегмент снабжен 2 роликовыми подвесами.
Симметричная парковка Z1
Парковка Z1.
Удобное складирование панелей в парковочную зону.
Каждая панель снабжена 2 роликовыми подвесами.
Симметричная парковка Е1
Парковка Е1.
Простая в эксплуатации. Панели размещаются в плоскости направляющей.
На каждой панели 1 роликовый подвес.
WINAB 200 с напольно-потолочным креплением
Напольный-потолочный подвес, перемещается при помощи рельс и роликов;
Ширина напольного рельса 93 мм, высота над уровнем пола 5 мм;
Потолочные и стеновые направляющие, компенсируют неровность пола, потолка и стен.
Каждая вторая панель укомплектована роликами;
Панели раздвижной стены паркуются симметрично и асимметрично, к одной или двум стенам;
Последняя панель выполняет функцию двери, в которую можно врезать замок;
Легко складываются, просты в эксплуатации, изготавливаются по размерам заказчика;
Класс огнестойкости EI 30;
Стандартная звукоизоляция 41 дБ, максимальная звукоизоляция 53 дБ.
| Технические характеристики раздвижной стены WINAB 200 для одной панели | |||||
|---|---|---|---|---|---|
| Звукоизоляция, дБ | Толщина, мм. | Вес, кг / м2 | Ширина панели, мм. | Высота панели, мм. | Отделка панелей |
| 41 | 80 | 26 |
|
|
|
| 44 | 30 | ||||
| 47 | 35 | ||||
| 49 | 40 | ||||
| 52 | 42 | ||||
Звукоизоляция
| Параметры звукоизоляции трансформируемых перегородок | |
|---|---|
| Максимальная звукоизоляция 48–53 дБ | Заглушает любой громкий звук, крик, громкую музыку |
| Высокая звукоизоляция 44–47 дБ | Заглушает громкие звуки, звонки и любой разговор |
| Стандартная звукоизоляция 40–43 дБ | Заглушает громкие шаги и громкий разговор |
| Минимальная звукоизоляция 32–39 дБ | Заглушает нормальный разговор |
Трансформируемая стена WINAB 80 ME с потолочным креплением
- Перемещается по верхней направляющей при помощи роликов, с одной или двумя точками подвеса;
- Потолочное крепление панелей оставляет напольное покрытие неповреждённым и чистым;
- При помощи потолочных направляющих возможно формирование криволинейных, угловых, и полукруглых стен;
- Стеновые панели фиксируются телескопическими уплотнителями по верхней и нижней кромке;
- Панели перегородки паркуются в любой точке помещения;
- Дверь может быть врезана в любую панель;
- Предназначены для общественных центров, ресторанов, школ, офисов и спортивных учреждений;
- Огнестойкость EI 45.
| Технические характеристики WINAB 80 ME для одного сегмента стены. | |||||
|---|---|---|---|---|---|
| Звукоизоляция, дБ | Толщина, мм. | Вес, кг. / м2 | Ширина сегмента, мм | Высота сегмента, мм | Отделка сегмента |
| 41 | 85 | 26 |
|
|
|
| 44 | 30 | ||||
| 46 | 35 | ||||
| 48 | 40 | ||||
| 50–53 | 100 | 50–63 | |||
Сертификат и наши проекты
ТОО КазПерСтрой, авторизованный консультант по раздвижным системам Фолдин в Казахстане, официально представляет продукцию завода NORMA – трансформируемые перегородки по шведской технологии.
Предлагаем поставку и монтаж раздвижных стен, нашими специалистами, которые обучены всем технологическим особенностям раздвижных систем и уполномочены давать консультации, производить расчёты, замеры, курировать установку раздвижных систем и осуществлять технический надзор в процессе эксплуатации.
Мы занимаемся поставкой и установкой трансформируемых перегородок с 2014 года. Некоторые наши проекты:

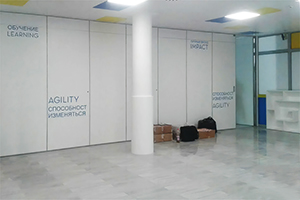

– Раздвижная стена Norma в офисе «Теле2»
– Трансформируемая перегородка Norma для ТОО «Ново Нордиск Казахстан»
– Трансформируемая перегородка для «Филип Моррис Казахстан»
– Трансформируемая перегородка WINAB для ТОО «Microsoft Kazakhstan»
– Раздвижная стена PALACE 110S из 6 секций для B1NK Capital Bank Kazakhstan
– Зеркальная трансформируемая перегородка для Танцевальной студии [STEP']

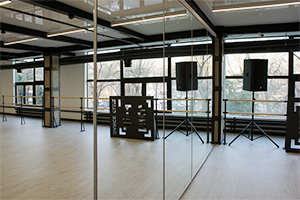

Зеркальная трансформируемая перегородка
Заказчик: [STEP'] dance club — танцевальная студия-трансформер
Раздвижная стена: зеркальная Transplace (Голландия)
Особенности: Зал разделяется на два независимых помещения для танцев, благодаря раздвижной стене, которая состоит из отдельных зеркальных панелей, вращающихся вокруг своей оси.
Они могут плавно разъезжаться или эффектно крутиться, создавая дополнительный визуальный эффект для танцевальных шоу.
Панели можно отодвинуть к краям зала или заблокировать ключом, чтобы обеспечить ровную зеркальную поверхность и шумоизоляцию.
Фото проекта

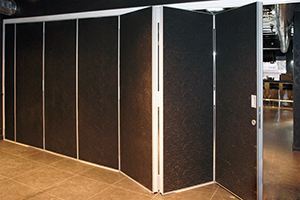

Трансформируемая перегородка WINAB Norma в «Биржа Бар»
Панели перегородки декорированы обоями.
Высота, мм – 2600; Ширина панели, мм – 1000;
Количество панелей, шт – 6;
Тип крепления – потолочное. Потолочная направляющая окрашена специальной белой краской;
Цвет обрамляющего профиля – анодированный металлик;
Крайняя панель в перегородке – дверь, с врезной ручкой и замком;
В одной из панелей, установлена поворотная ручка для фиксации панелей перегородки в пол и потолок.
