Раздвижные двери Алютех

– Раздвижная система верхнеподвесная, без порога.

– Основными профилями вертикальных комбинированных стоек при изготовлении каркаса раздвижной конструкции является профиль стойки AYPC.111.0702 и вспомогательный профиль AYPC.111.0705. По верхней горизонтали, каркас конструкции формирует верхний ригель из профиля AYPC.111.0707. В зависимости от ширины проема и веса дверного полотна верхний ригель может быть усилен стальной трубой 40×40 мм. с толщиной стенки 3 мм.

– Стойки крепятся к плите перекрытия при помощи сухарных элементов, которые вместе с внутренней камерой комбинированной стойки образуют «плавающую пятку». Наличие свободной подвижки по вертикали позволяет компенсировать температурные расширения алюминиевого профиля стойки, и прогибы верхней плиты перекрытия.

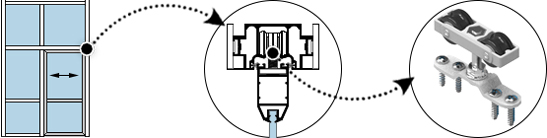

– Профиль направляющей AYPC.111.0701 для раздвижной двери одновременно является ригелем в перегородке. По центру профиль имеет разомкнутую камеру под установку роликов и ограничителей движения дверного полотна. По нижнеиу краю профиля расположены пазы под установку фетрового уплотнителя, скрывающего зазор между ригелем-направляющей и дверным полотном, а также защищающего зону установки раздвижной фурнитуры от пыли.

– Профили полустойки AYPC.111.0703, непосредственно ограничивают дверной проем.

– Профили полуимпоста AYPC.111.0704, наличие и количество которых регламентируется проектом, формируют горизонтальные перемычки в конструкции.

– 1 – Профиль стойки 111.0702;

– 2 – Вспомогательный профиль 111.0705;

– 3 – Заглушка 111.0904

– 4 – Ригель-направляющая 111.0701;

– 5, 8 – Профиль ригеля 111.0707 усиленный стальной трубой 40 х 40 мм.;

– 6 – Профиль полустойки 111.0703;

– 7 – Полуимпосты 111.0704;

– 9 – Сухарный элемент;

– 10 – Кронштейны.

– Контур дверного полотна: профиль раздвижной створки 111.0706;

– Импост 111.0202;

– Торцевой уплотнитель на дверное полотно FRK 104;

– Уплотнитель в дверное полотно под стекло 5-6 мм FRK 35;

– Стяжные уголки 0419/250;

– Кронштейны 111.0750;

– Ролики R460;

– Фетровый уплотнитель 47x50 мм.

– Винты саморезы для фиксации импоста.
