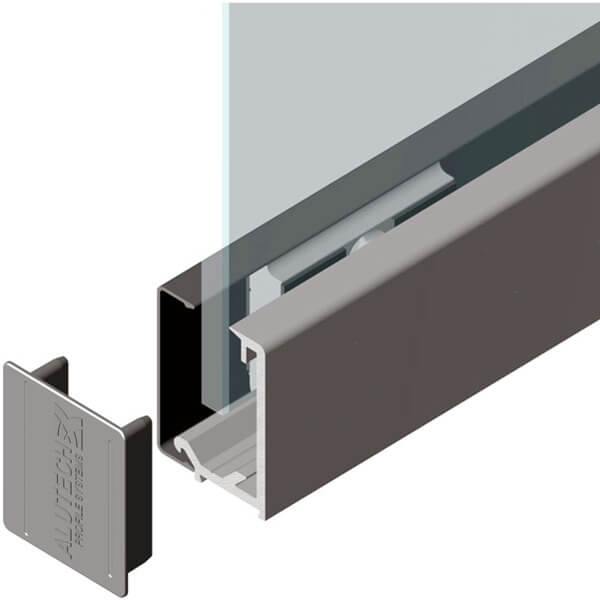

Зажимной профиль ALT 115.0001 в комплекте для стекла 8–10 мм.
47 730 〒
| Комплект без стекла для стекла 8–10 мм. | Материал клипсы / вставки | |
|---|---|---|
| Алюминий | Полиамид | |
| Клипсы AYPC.115.0101–Вставки AYPC.115.0102 | по 12 шт. | – |
| Клипсы AYPC.115.0110–Вставки AYPC.115.0120 | – | по 12 шт. |
| Зажимной профиль AYPC.115.0001 – 44,5 х 26,5 мм. | 6 м.п. | |
| Профиль крышки AYPC.115.0004 – 42,8 х 10,9 мм. | 6,15 м.п. | |
| Подкладки опорные AYPC.115.0902 | 6 шт. | |
| Заглушки торцевые AYPC.115.00904 | 2 шт. | |
| Винты М6х25 DIN7991 | 12 шт. | |
Тип профиля
Материал клипсы / вставки
В наличии
Описание
Комплект зажимного профиля и комплектующих для закаленного стекла толщиной 8, 10 и 12 мм. Поставляется с комплектующими из полиамида и из алюминия.
ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖА
- Необходимое количество вставок AYPC.115.0102 (алюминий) или AYPC.115.0120 (полиамид), заводится в паз направляющего профиля AYPC.115.0001 или AYPC.115.0011 (с монтажными отверстиями). Направляющая со вставками крепится к потолку (полу).
- Устанавливается необходимое количество подкладок под стекло AYPC.115.0902, приставляется стекло, зажимается клипсой AYPC.115.0101 (алюминий) или AYPC.115.0110 (полиамид).
- Защелкивается крышка AYPC.115.0104.
ВАРИАНТЫ КРЕПЛЕНИЯ СТЕКЛА перегородки
2 варианта крепления стекла: обычный зажимной и безопасный, через отверстия ø 12 мм. в стекле с ПВХ втулкой.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СИСТЕМЫ
В качестве экономичной альтернативы зажимному профилю можно использовать п-профиль AYPC.115.0005. Стекло или иное заполнение в комплект не входят.
